Выбор объектов на схеме

В системе Delta Design реализован интеллектуальный механизм выбора объектов на схеме, который позволяет выбрать только нужные элементы даже на плотно заполненной схеме.

Для выбора объектов на схеме в системе Delta Design предназначен специальный инструмент "Выбрать". Данный инструмент имеет особенности, благодаря которым проектировщик может легко выбирать на схеме объекты для редактирования. К особенностям инструмента относятся:

• Зависимость работы инструмента от направления движения мышки:
• Возможность настройки типов объектов для выбора.

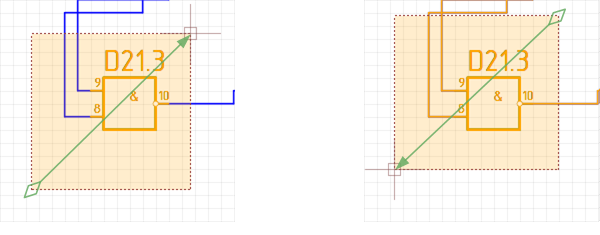

Зависимость работы инструмента от направления движения мышки в том, что при создании области выбора, частично попадающие в нее объекты могут быть выбраны, либо игнорироваться. При создании области выбора слева направо выбираются только те объекты, которые целиком попали в область. Объекты, частично попавшие в область выбора, игнорируются (на рис. слева). При создании области выбора справа налево выбираются все объекты, которые содержатся в области, даже если они попадают в неё лишь частично (на рис. справа).

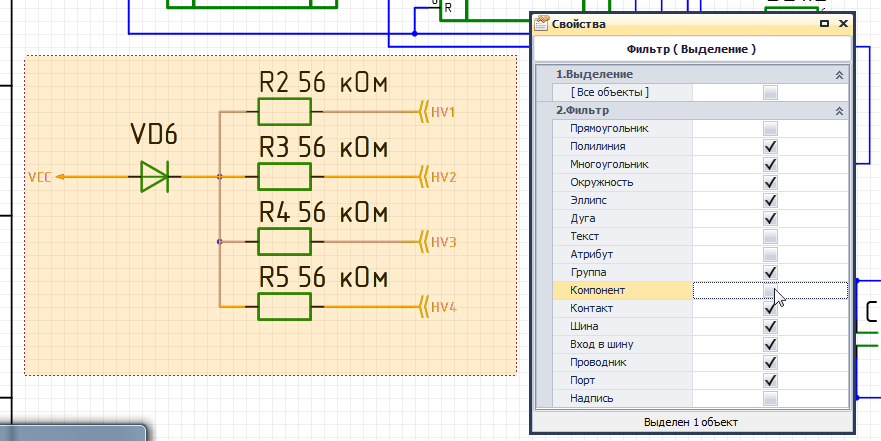

Настройка списка объектов, которые требуется выбрать, осуществляется с помощью фильтра выбора. Фильтр выбора отображается в панели "Свойства", когда в редакторе не выбран ни один объект. Проектировщик указывает типы объектов, которые должны быть выбраны, остальные объекты будут игнорироваться. При этом зависимость выбора объектов от направления использования инструмента сохраняется. Такое сочетание инструментов позволяет легко выбрать требуемую группу объектов на схеме любой сложности.
