Панель правил

Оперативный просмотр правил проектирования и анализ возникших во время трассировки ошибок является тем функционалом, который сильно облегчает работу конструктору при разработке печатной платы. В системе Delta Design предусмотрен специализированный инструмент - панель «Правила». Данный инструмент помогает оперативно просматривать заданные значения правил проектирования и указывать на нарушенные при трассировке параметры.

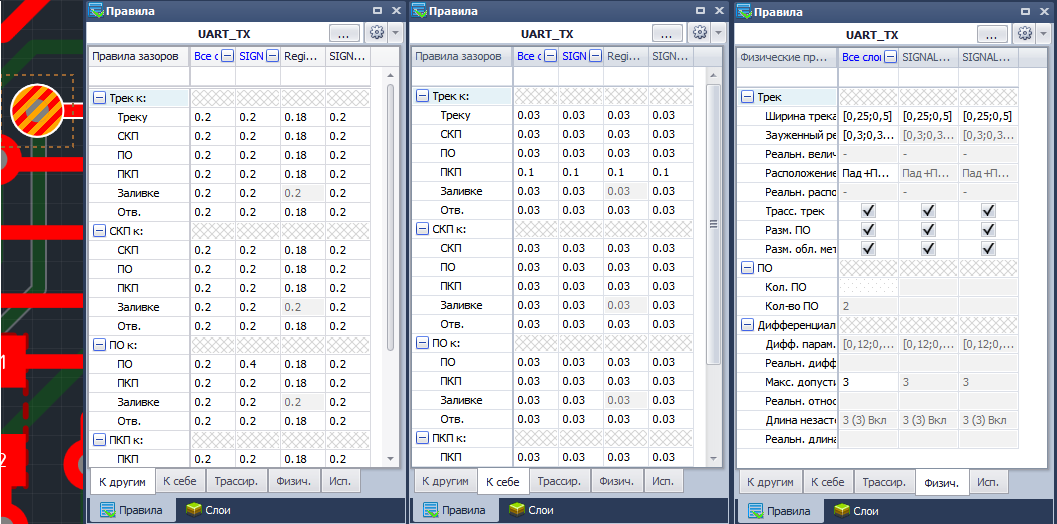

Панель «Правила» позволяет просмотреть все ограничения для выбранного объекта, а также оперативно изменить значения существующих ограничений.

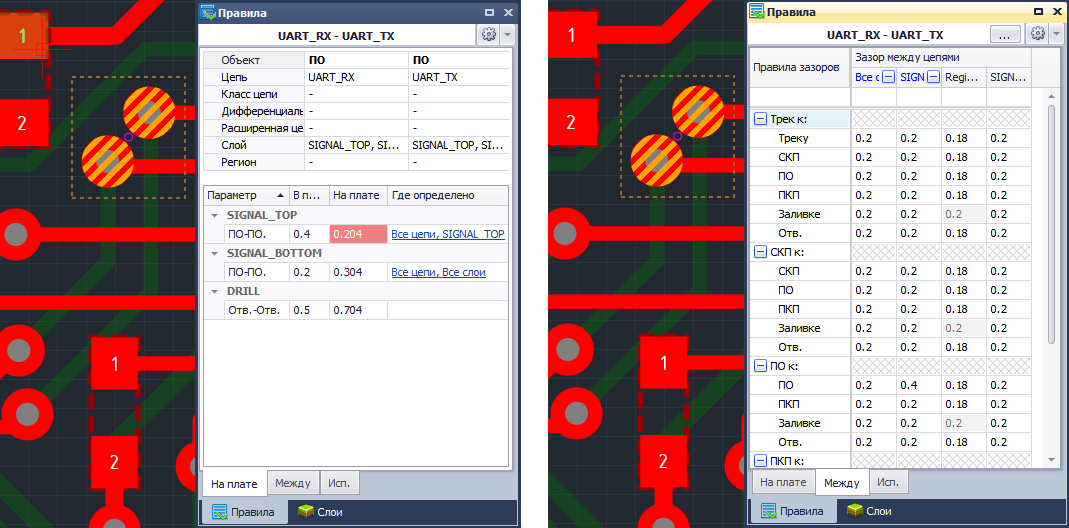

При выборе двух объектов на плате в панели «Правила» в онлайн-режиме будут отражены именно те данные, которые регулируют взаимодействие выбранной пары объектов:

• Назначенные и реальные зазоры между двумя выбранными объектами
• Нарушения конкретных зазоров (в случае нарушения зазора данные подсвечиваются красным)

Кроме того, панель «Правила» обеспечивает возможность перехода в редактор правил именно на тот узел, в котором задаются значения ограничений для выбранных объектов.

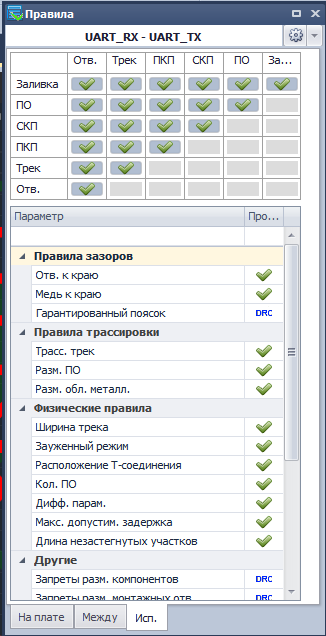

Панель «Правила» также позволяет устанавливать список параметров, которые будут использоваться при онлайн и DRC проверках разрабатываемой платы.
